Өнеркәсіптік салқындату жүйелеріне арналған жоғары тиімді шкафтық кондиционер

Электр қораптарына, CNC шкафтарына, PLC панельдеріне және өнеркәсіптік басқару жүйелеріне арналған HISURP шкафының кондиционері

Сатып алушылар сенімді  панельді салқындатқыш іздегенде, олар әдетте бірдей практикалық сұрақтарды қояды: Мен электр шкафтарын ішіне шаң кіргізбестен қалай салқындатуға болады? Үстіңгі қондырғышты немесе қабырғаға орнатылатынын таңдауым керек пе? Сәйкес салқындату сыйымдылығын қалай таңдауға болады?

HISURPбөлменің жалпы кондиционері емес, электр қоршауын салқындату үшін арнайы әзірленген өнім желісімен нақты жауаптар береді.

Ningbo Hicon Industry компаниясы шығарған HISURP 1972 жылдан бері өнеркәсіптік салқындату тәжірибесі бар компанияның қолдауымен және 2003 жылдан бері өнеркәсіптік кондиционерлер мен коммерциялық кондиционерлерге  бағытталған. 150 000 м² зауыт зауыты, 400-ден астам қызметкері, 123 ұлттық патенттік                                                                                                                       . ABB, Schneider, Toyota, COFCO, Novenco және Toray сияқты серіктестер.

Шкафтың кондиционері әдетте панельді салқындатқыш, қоршау кондиционері немесе электр шкафын салқындату құрылғысы деп те аталады. Оның мақсаты қарапайым, бірақ маңызды: ол сыртқы шаңды, май тұманын, ылғалды ауаны және коррозиялық ластаушы заттарды сезімтал электроникадан алшақ ұстай отырып, тығыздалған электр шкафтарынан жылуды жояды. PLC, сервожетектер, инверторлар, коммутаторларды басқару элементтері, CNC контроллерлері, телекоммуникациялық жабдық және дәлме-дәл аспаптар үшін бұл айырмашылық аз емес. Ол жұмыс уақытына, сенімділікке және қызмет мерзіміне тікелей әсер етеді.

Неліктен электрлік шкафтарға арнайы кабинеттік кондиционер қажет?

Сорғыш желдеткіштер немесе табиғи желдету сияқты салқындатудың дәстүрлі әдістері жиі жеткіліксіз. Заманауи электр шкафтарында айтарлықтай жылуды тудыратын ықшам, жоғары тығыздықтағы электронды компоненттер бар. Бұл ретте зауыт ауасында шаң, талшықтар, май буы немесе ылғал болуы мүмкін. Шкафты жай ғана сыртқы ауамен желдетсеңіз, электрониканы зақымдайтын ластаушы заттарды енгізіп, жылуды уақытша ғана азайтуға болады.

Сондықтан HISURP бір ықшам шешімде салқындату + шаңнан қорғау + ылғалдандыруға бағытталған.

HISURP панелінің кондиционері қалай жұмыс істейді?

HISURP фазалық ауыспалы салқындату принципін пайдаланады. Компрессор конденсаторға жоғары температуралы, жоғары қысымды хладагент газын шығарады, онда ол сұйық хладагентке салқындатылады. Дроссельден кейін салқындатқыш буландырғышқа түседі және электр шкафының ішіндегі ыстық ауадан жылуды сіңіреді. Содан кейін салқындатқыш қайтадан газға буланып, циклды үздіксіз қайталай отырып, компрессорға оралады.

Негізгі артықшылықтар

1. Қоршаудың тұрақты жұмысы үшін температураны дәл реттеу

Пайдаланушылар нақты қолданба қажеттіліктеріне сәйкес электр шкафының ішіндегі жұмыс температурасын орната алады. Стандартты температураны реттеу диапазоны +20°C - +38°C. Модельге және жоба талаптарына байланысты механикалық басқару немесе LED дисплейі бар микрокомпьютерлік басқару қолданылуы мүмкін.

2. Бір қондырғыда салқындату және ылғалдандыру

Көптеген электр ақаулары тек жылу әсерінен ғана емес, сонымен қатар жылу мен ылғалдың қосындысынан туындайды. HISURP қондырғылары ылғалдандыратын салқындатуды қамтамасыз етеді, шкаф ішіндегі қолайлы ылғалдылық пен температураны сақтауға көмектеседі және конденсация мен коррозия қаупін азайтады.

3. Тығыздалған құрылым шаңның түсуін блоктауға көмектеседі

Дұрыс сәйкес келетін қабырғаға орнатылатын шкафтың кондиционері немесе үстіңгі шкафтың кондиционері  герметикалық электр қоршауымен жұмыс істейді, осылайша ішкі ауа цех шаңынан, талшықтардан, май тұманынан және ауадағы бөлшектерден оқшауланады.

4. Ауа ағынының жылдам, біркелкі айналымы

Құрылғы ықшам құрылымы, үлкен ауа ағыны, жоғары статикалық қысым, төмен діріл және төмен шуы бар жоғары сапалы сыртқы роторлы орталықтан тепкіш желдеткішті пайдаланады. Бұл шкафты тез салқындатуға және PLC, VFD, серво дискілер және қуат модульдерінің айналасындағы ыстық нүктелерді азайтуға көмектеседі.

5. Тиімді айналмалы компрессор

HISURP жоғары энергия тиімділігі және төмен қуат тұтынуы бар толығымен жабық айналмалы компрессорды пайдаланады. Кіріктірілген дірілді азайту шараларымен құрылғы біркелкі және тыныш жұмыс істейді, бұл дәл басқару орталарында құнды.

6. Жоғары тиімді жылу алмастырғыш

Жылу алмастырғыш тұрақты ұзақ мерзімді жұмысты қолдай отырып, жылу беру өнімділігін және EER жүйесін жақсарта отырып, алюминий қанаттары бар ішкі бұрандалы мыс құбырларды қабылдайды.

7. Конденсатор жағындағы стандартты бастапқы сүзгі

Конденсатор жағындағы негізгі сүзгі шаңның, майдың және қоқыстардың жылу алмастырғышқа немесе желдеткішке кіруіне және оған әсер етуіне жол бермеуге көмектеседі, жүйенің жалпы тұрақтылығын жақсартады және қызмет мерзімін ұзартады.

8. Суық ауаның шығу бағыты реттелетін

Суық ауа шығысы дефлектормен жабдықталған, сондықтан ағызу бағытын реттеуге болады, бұл ауа ағынының таралуын оңтайландыруға және шкаф температурасын біркелкі етуге көмектеседі.

9. Икемді орнату және ыңғайлы техникалық қызмет көрсету

Құрылғы ықшам, жеңіл, орнату оңай және қызмет көрсетуге ыңғайлы. Орнатып, қуат қосқаннан кейін ол көптеген стандартты қолданбаларда күрделі іске қосусыз жұмыс істей алады.

Үстіңгі немесе қабырғаға орнатылатын: қайсысын таңдау керек?

Бұл сатып алушының ең маңызды сұрақтарының бірі және орнату тиімділігі мен ауа ағынының өнімділігіне тікелей әсер етеді.

Қабырғаға орнатылатын шкафтың кондиционері электр корпусының бүйір қабырғасына орнатылған. Бұл ең көп қолданылатын пішім, себебі оған техникалық қызмет көрсету үшін қол жеткізу оңай және көптеген жалпы мақсаттағы басқару шкафтары үшін қолайлы.

Қабырғаға орнатылған үлгілер үшін әдеттегі салқындату қуаттары:

300Вт, 600Вт, 1000Вт, 1500Вт, 2000Вт, 2500Вт, 3500Вт, 4000Вт

Ең жақсысы:

- CNC машинасының басқару шкафтары

- автоматтандыру желісін басқару шкафтары

- телекоммуникациялық жабдықтың шкафтары

- инверторлық және сервобасқару шкафтары

- бүйірлік орнату кеңістігі бар жобаларды қайта жаңарту

Есікке орнатылған / жартылай ендірілген түрі

Бұл сыртқы түрін жақсарту немесе кеңістікті басқару үшін шкафқа ішінара енгізілген бүйірден орнатылған нұсқа.

Типтік қуаттар:

600Вт, 1000Вт, 1500Вт, 2000Вт, 2500Вт

Ең жақсысы:

- сыртқы проекцияны азайту керек ықшам сызықтар

- Біріктірілген шкаф дизайны бар OEM жабдығы

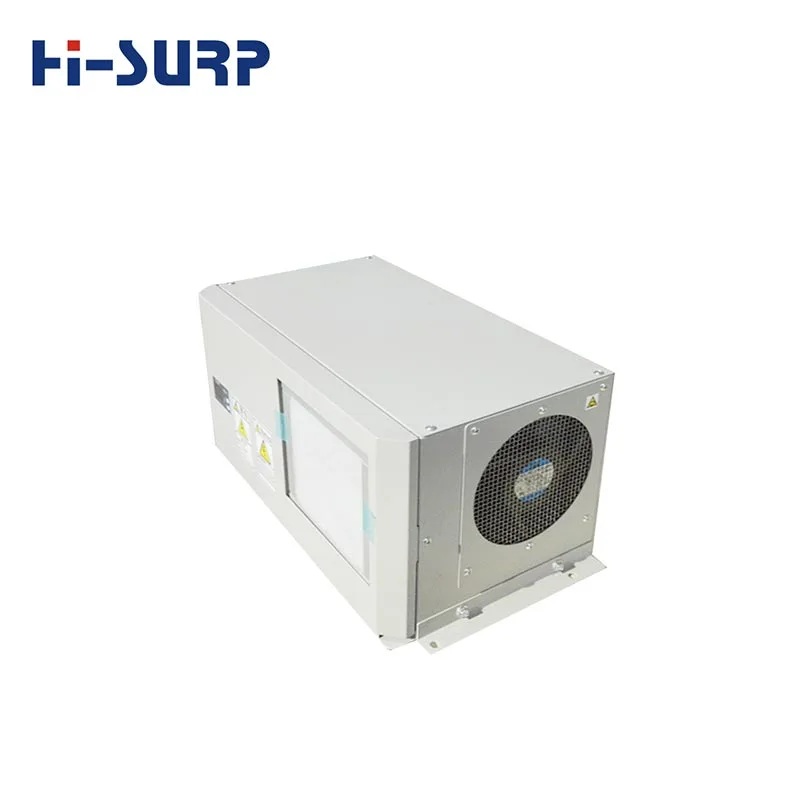

Үстіңгі қондырылған шкаф кондиционері

Үстіңгі жағына орнатылған шкафтың кондиционері шкафтың үстіңгі жағына орнатылады және әсіресе бүйірлік кеңістік шектеулі болғанда немесе бүйірлік есіктер таза болуы керек болғанда пайдалы.

Әдеттегі салқындату қуаттары:

1000 Вт, 1500 Вт

Ең жақсысы:

- тар орнату өткелдері

- бүйірлік саңылаулары шектеулі станоктар

- жоғарыдан төменге ауа беруді қажет ететін шкафтар

Дұрыс шкаф кондиционерін қалай таңдауға болады?

1. Шкаф ішіндегі жылу жүктемесі

Дискілер, PLC, қуат көздері, трансформаторлар, релелер және басқа электроника бөлетін жалпы жылуды есептеңіз. Өлшемді азайту нашар салқындатуға әкеледі; шамадан тыс мөлшерлеу құнын арттырып, конденсация қаупін арттыруы мүмкін.

2. Шкафтың өлшемдері және тығыздау жағдайы

Шкафтық кондиционер салыстырмалы түрде тығыздалған қоршаумен жақсы жұмыс істейді. Ауаның ағуы салқындату тиімділігін төмендетеді және ылғалды немесе шаңды ауаның енуіне мүмкіндік береді.

3. Қоршаған ортаның температурасы және ластану деңгейі

Егер торап ыстық, шаңды, майлы, ылғалды немесе коррозиялық болса, желдеткішпен желдетуге қарағанда тығыздалған тоңазытқыш ерітіндісі әлдеқайда қолайлы.

4. Орнату орны

Шкафтың дизайнына және техникалық қызмет көрсетуге қол жеткізуге негізделген жобаңызға үстіңгі немесе қабырғаға орнатылатыны қажет пе екенін ертерек шешіңіз.

5. Дренаж жағдайы және бақылау талабы

Су төгетін құбыр болмаса, су ыдысы бар үлгіні қарастырыңыз. Егер жобаға дәлірек көрсету және басқару қажет болса, микрокомпьютерді басқару және жарық диодты дисплей опцияларын сұраңыз.

Шкафтың салқындату қабілетін қалай есептеу керек

1. Шкафтың бетінің ауданын анықтау үшін A = 2 × (ұзындық × биіктік + ені × биіктік + ұзындық × ені) бетінің ауданын есептеңіз.

2. Ішкі-сыртқы температура дифференциалын анықтау үшін температура айырмашылығын ΔT = сыртқы температура минус мақсатты ішкі температураны есептеңіз.

3. Жәшік қабырғасы арқылы жылу беруді есептеңіз: Qs = 5,5 × A × ΔT, жылу беру жылдамдығын береді.

4. Кондиционердің салқындату сыйымдылығы Qo = 1,2 × (Qs + ішкі жылу өндіру Qi), қажетті салқындату сыйымдылығын анықтау.

Шкафты кондиционерге шолудың техникалық деректері

Неліктен HISURP?

Біздің өндірістік күшіміз:

HISURP — мамандандырылған өнеркәсіптік кондиционер өндірушісі:

- 1972 жылдан бері өнеркәсіптік салқындату тәжірибесі

- 2003 жылдан бастап өнеркәсіптік кондиционерлер мен коммерциялық кондиционерлерге  назар аударыңыз

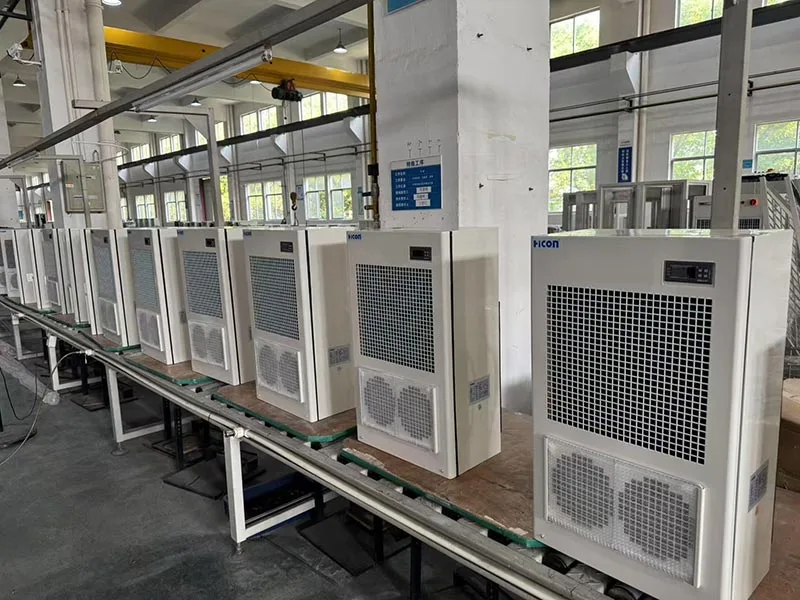

- 150 000 м² өндірістік цех

- 400-ден астам қызметкер

- 123 патент

- CNAS ұлттық деңгейдегі зертханалары мен сынақ бөлмелері

- Импорттық өндіріс орындары мен жетілген сапаны бақылау жүйелері

- ISO9001, ISO14001, ISO45001, CE, UL, CB және т.б. қоса алғанда сертификаттар

- экспорттаудың бай тәжірибесі, шкафтық кондиционерлер әзірге Сауд Арабиясы, Греция, Мексика, Катар, Сербия және т.б. экспортталады.

-Әртүрлі сценарийлер үшін стандартты емес теңшеу: Үш фазалы 460 В және тұрақты ток 48 В қуат көзінің үлгілері аймақтық талаптарды қанағаттандыру үшін әртүрлі желі сипаттамаларына бейімделіп, Грекия мен Сауд Арабиясына жаппай экспортталды.

Тот баспайтын болаттан жасалған корпус, Таяу Шығыстағы фотоэлектрлік инверторлық шкафтар үшін арнайы әзірленген жоғары температура 60°C қоршаған орта температурасы үлгілері; RS485 интерфейстері бар модельдер негізгі компьютерлер арқылы орталықтандырылған бақылау жүйелеріне біріктіруге мүмкіндік беретін температураны, токты және ақаулық кодтарын Modbus қашықтан оқуын қолдайды.

Жапон мамандарымен техникалық ынтымақтастық

Шкафты салқындату желісі KOUWAKOUGYO және Apiste сияқты жапондық компаниялармен бірлесіп әзірленді. Бұл тұрақты дизайн логикасын, дәлелденген корпусты салқындату тәжірибесін және өнімнің жетілуін ойлайтын сатып алушылар үшін құндылық қосады.

Баптау мүмкіндігі

HISURP мыналарды қолдай алады:

- теңшелген параметрлер

- сыртқы түрі мен түсінің әртүрлі талаптары

- экологиялық таза хладагент опциялары

- қолданылса, тіркелген жиілікті немесе айнымалы жиілікті шешімдер

- OEM және жобаға негізделген бейімделу

Бұл әсіресе машина жасаушыларға, басқару шкафтарын өндірушілерге және шетелдік дистрибьюторларға пайдалы.

Қолданылатын типтік салалар

HISURP панелі кондиционер өнімдері секторлардың кең ауқымына жарамды:

- CNC станоктары

- пластикалық машиналар

- телекоммуникациялар

- азық-түлік машиналары

- тоқыма жабдықтары

- ағаш өңдеу машиналары

- металлургия

- темекі өндіру желілері

- VFD басқару шкафтары

- PLC шкафтары

- сервобасқару жүйелері

- ажыратқыш шкафтар мен бақылау-өлшеу аспаптарының қоршаулары

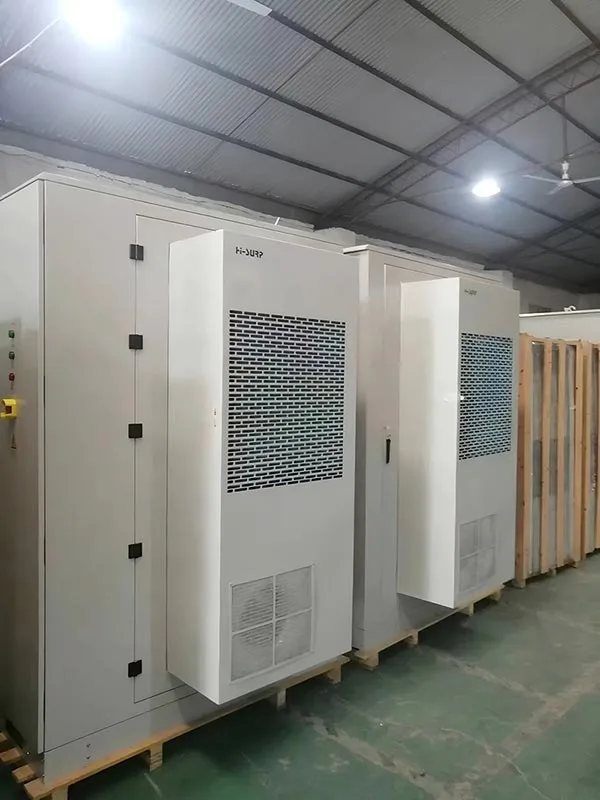

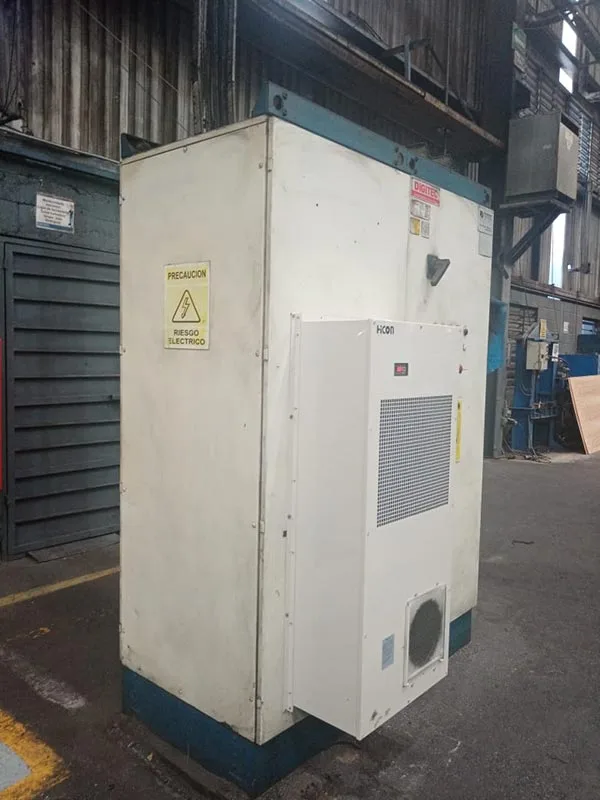

Орнату сахнасы
