Магнитке төзімді кондиционер

Магнитке төзімді кондиционер

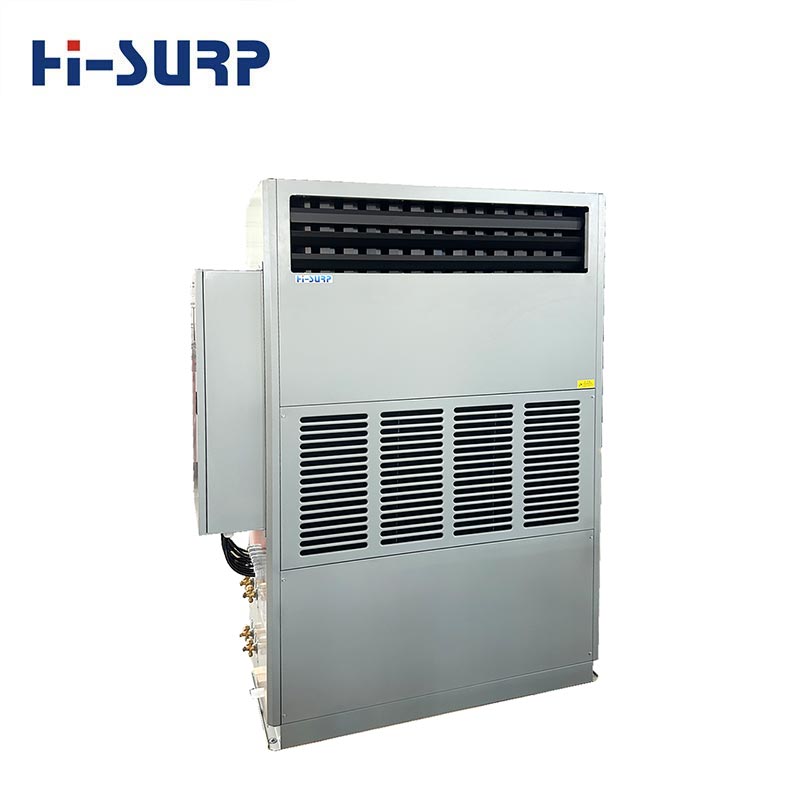

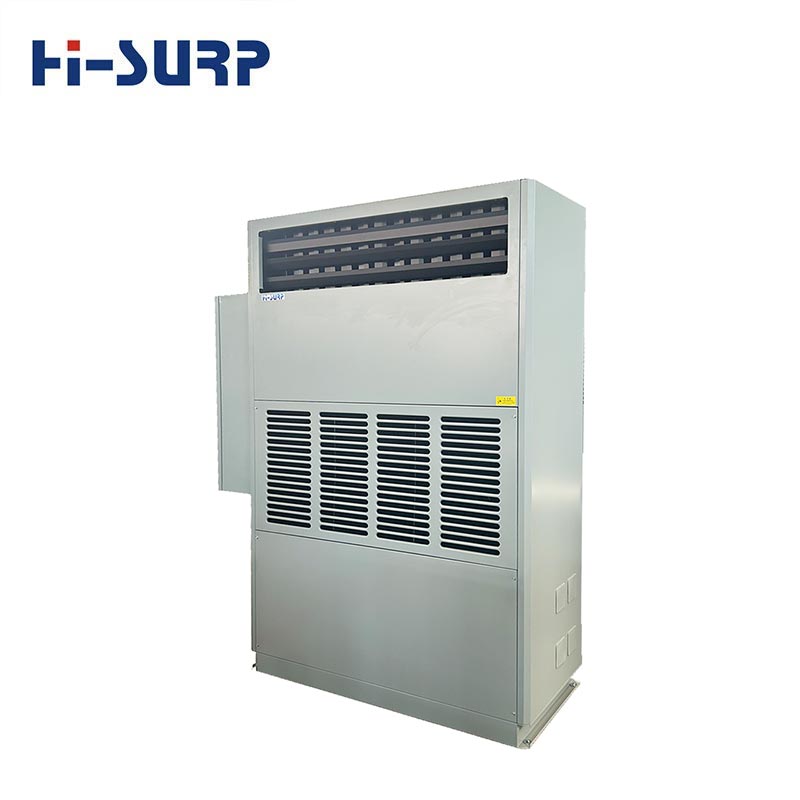

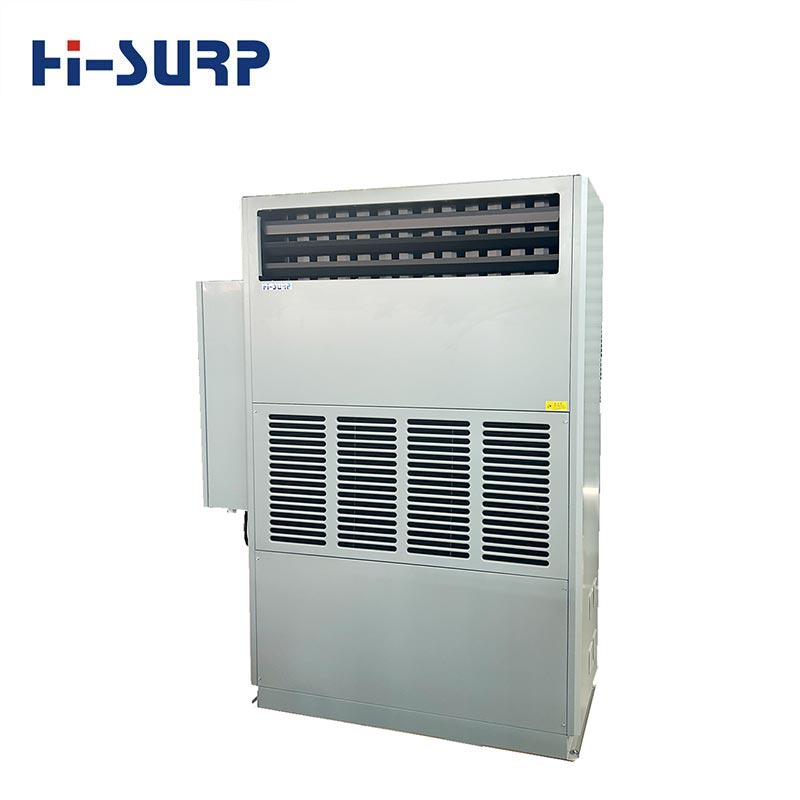

Hisurp магниттік төзімді кондиционері күшті магнит өрісі орталары үшін арнайы әзірленген өнеркәсіптік кондиционер. Көп қабатты экрандау жүйесі арқылы ол ≥2000GS магнит өрісі жағдайында құрылғының тұрақты және ұзақ жұмыс істеуін қамтамасыз етеді.

Қолданба

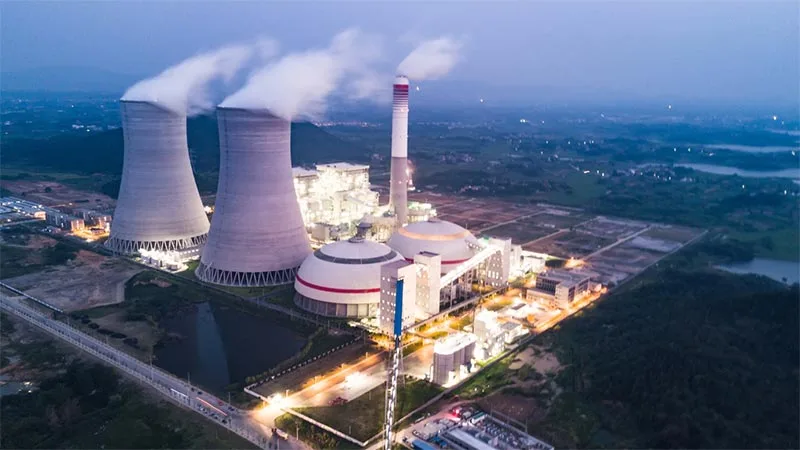

Магнитке төзімді кондиционер атом электр станцияларына, жоғары магнит өрісі зертханаларына, деректер орталықтарына, және электромагниттік ортаға қатаң талаптары бар басқа орындар.

Application

Мақсат

Магнитке төзімді кондиционер электромагниттік кедергілерді тиімді басады, құрылғының тұрақты жұмысын қамтамасыз етеді. басқару жүйесі, жабдықтың қызмет ету мерзімін ұзартады және өнеркәсіптік өндіріс қауіпсіздігін қамтамасыз етеді.

Қорғау принципі

Материалды қорғау

Магниттік өрістерді жұту және бағыттау үшін темір және никель сияқты өткізгіштігі жоғары материалдарды пайдалану, магнитті азайту өрістің енуі (төмен жиілікті электромагниттік өрістер үшін).

Магниттік өрістерге тері әсерін көрсету үшін мыс және алюминий сияқты жоғары өткізгіш материалдарды пайдалану (үшін жоғары жиілікті электромагниттік өрістер).

Құрылымдық қорғаныс

Қорғау қабатының қалыңдығы мен бос жерлерін дұрыс жобалау арқылы экрандау тиімділігін арттыру, ішкі жабдықтың құрамдас бөліктеріне магнит өрісінің кедергілері әсер етпейді.

Жерге қосу экраны

Магниттік өрістің контуры ретінде жерді пайдалану арқылы экрандаушы корпусты жерге қосу магнит өрісінің магнит өрісіне әсерін азайтады. ішкі жабдық.

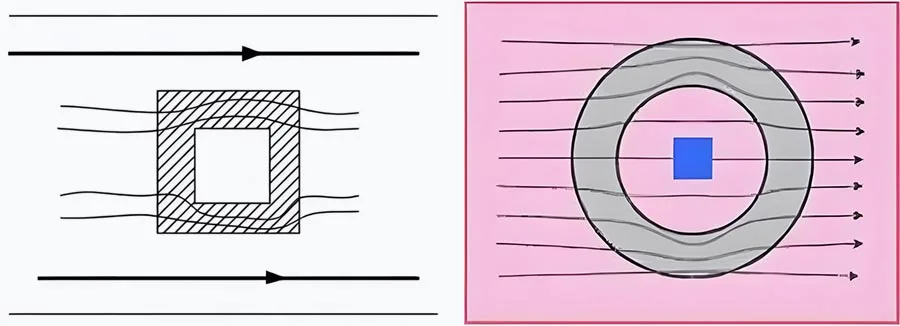

Магниттік өрісті айналып өту диаграммасы (төмен жиілікті электромагниттік өрістер)

Diagram of Magnetic Field Bypass (Low-Frequency Electromagnetic Fields)

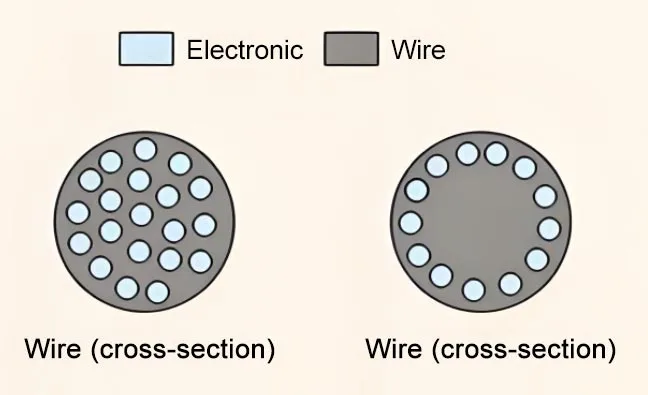

Магниттік өрістің тері әсерінің диаграммасы (жоғары жиілікті электромагниттік өрістер)

Diagram of Magnetic Field Skin Effect (High-Frequency Electromagnetic Fields)

Электрлік басқару жүйесін экрандауды жүзеге асыру жоспары

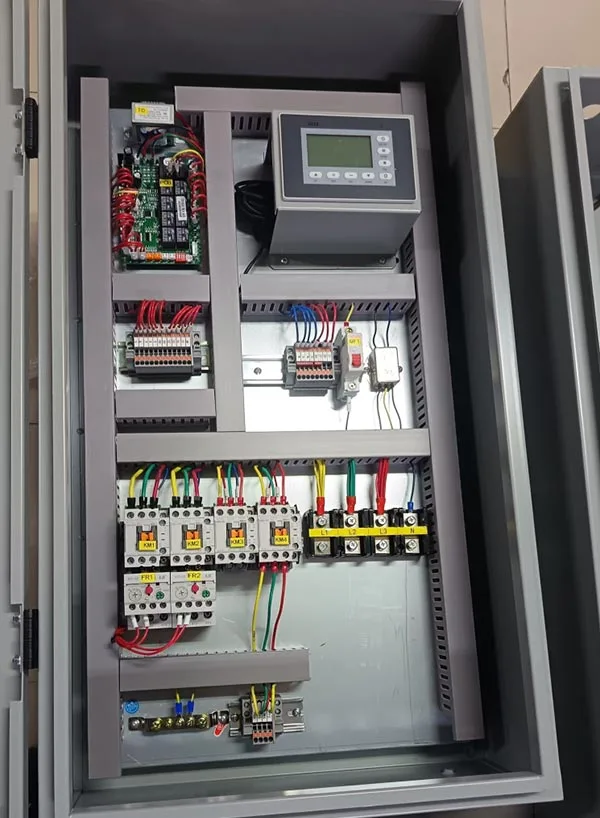

Тәуелсіз электрлік басқару қорабы

Толығымен жабық металл басқару қорабын пайдалана отырып, ол сыртқы әсерлерден тиімді қорғайтын Фарадей торының әсерін жасайды. магнит өрісінің интерференциясы.

Independent Electrical Control Box

EMI сүзгісі

Барлық кіріс және шығыс желілер жоғары жиілікті кедергілерді басу және қамтамасыз ету үшін EMI сүзгілері арқылы ауыстырылады. тұрақты сигнал беру.

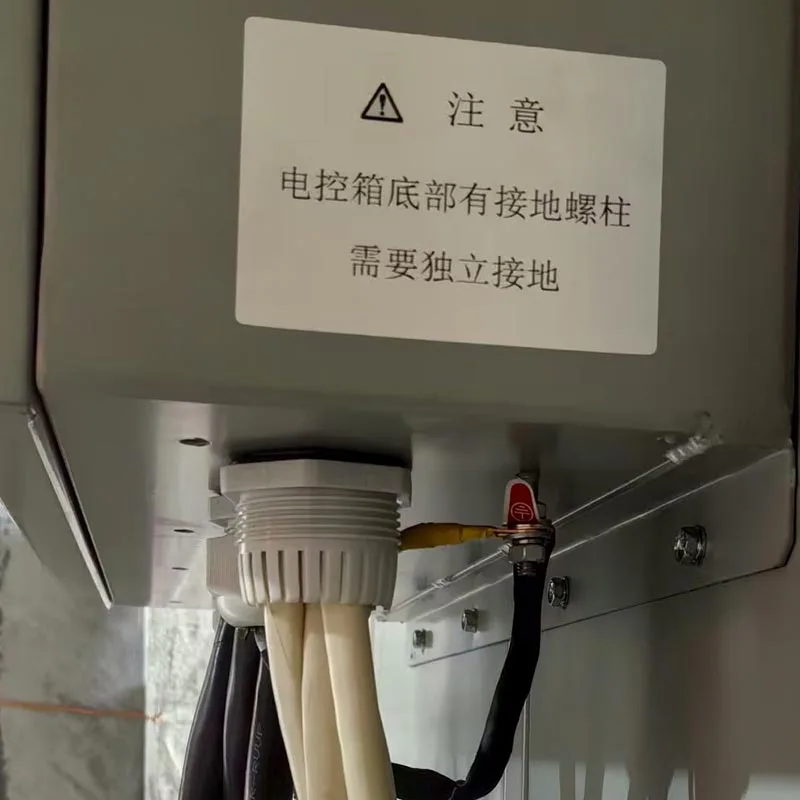

Жерге қосу жүйесі

Жабдықтың негізгі жерге қосу жүйесінен бөлек, тәуелсіз экрандалған жерге қосу терминалы қарастырылған. The тиімді жерге қосуды қамтамасыз ету үшін жерге қосу кедергісі ≤0,1Ω.

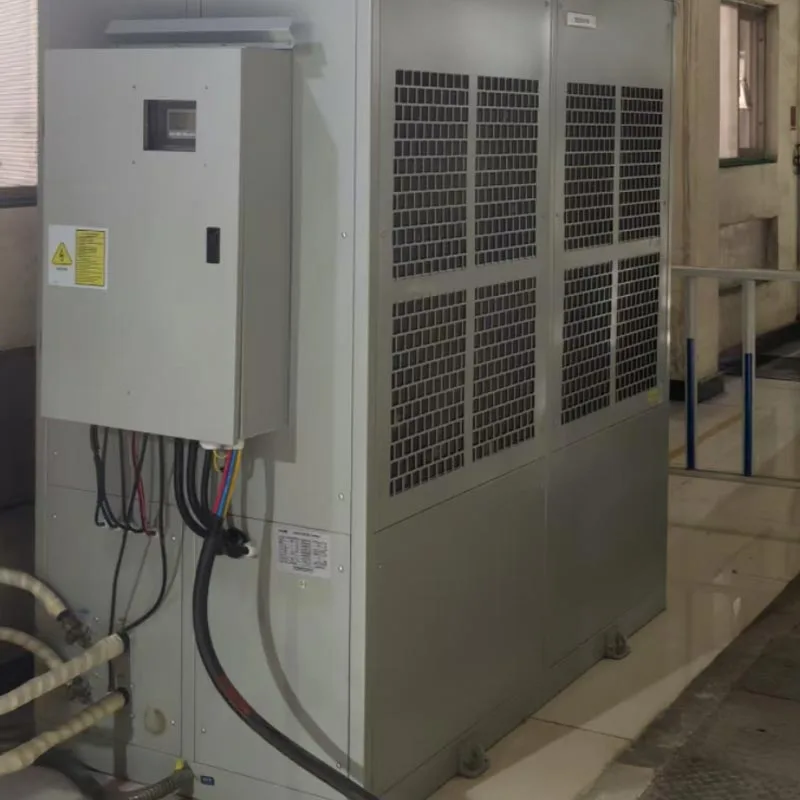

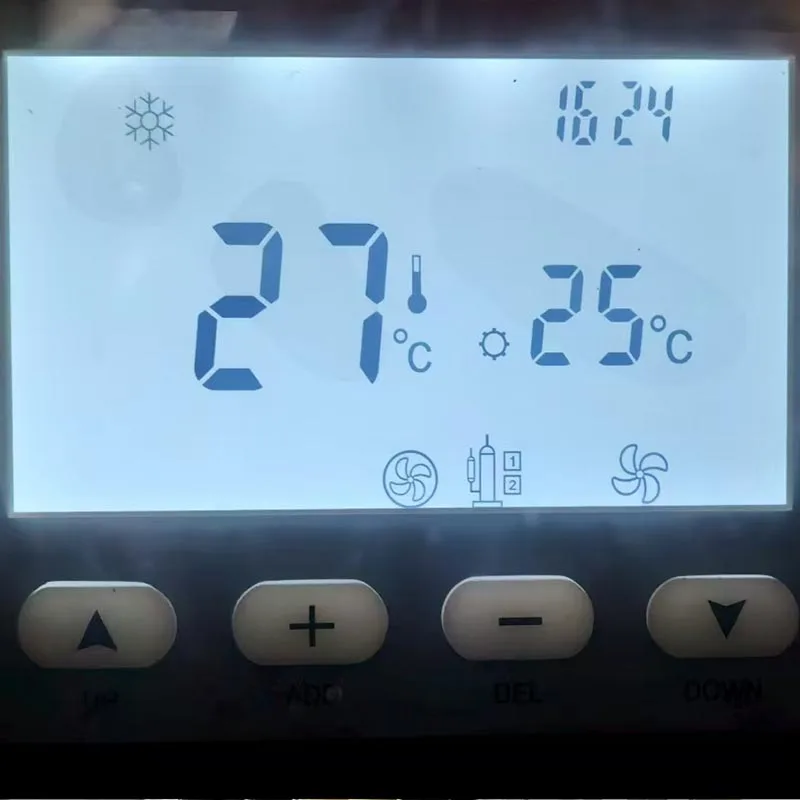

Жоба жағдайлары

Жаңа материалдар компаниясының сыртқы магнит өрісінің күші 800GS және ішкі магнит өрісінің күші 2200GS, бұл оның ауа баптау жабдығының антимагниттік өнімділігіне өте жоғары талаптар қояды.

Hisurp магнитке төзімді кондиционер тәуелсіз электр басқару қорабымен, экрандалған кабельдермен және магнит өрісінің кедергілері мәселесін тиімді шешетін антимагниттік қозғалтқыш.

Келесі суреттермен кері байланыс:

Project Cases

Project Cases

Project Cases

Project Cases

: Магнитке төзімді кондиционер
