Зауыттық тікелей сплит кран кондиционері

Сплит кранды кондиционерлердің түрлері?

HISURP сплит кран кондиционерлерінің үш түрі бар:

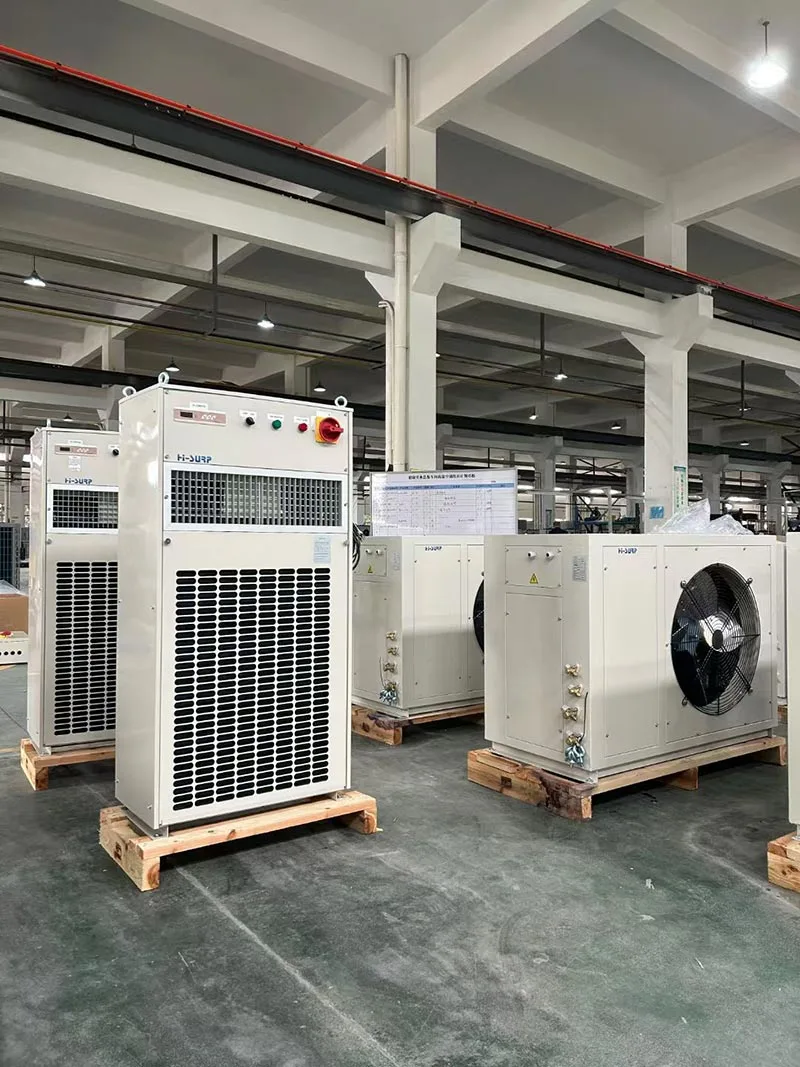

Бөлінген еденге арналған кран кондиционерлері үшін,HISURPB сериясы бар, еденде жеткілікті кеңістігі бар кабиналар үшін қолайлы.

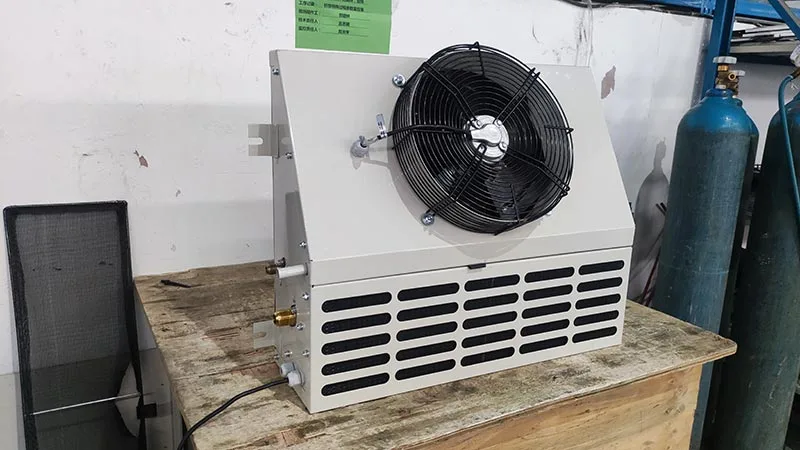

Бөлінген қабырғаға орнатылатын кран кондиционерлері үшін HISURP сыртқы түрі ұқсас, көлбеу беті және ықшам өлшемі бар BD/BG серияларына ие. BG/BD орнату үшін ерекше назар аудару қажет (тамшылау ыдыстарының әртүрлі орналасуына байланысты; хладагенттің булануы конденсацияны тудыруы мүмкін).

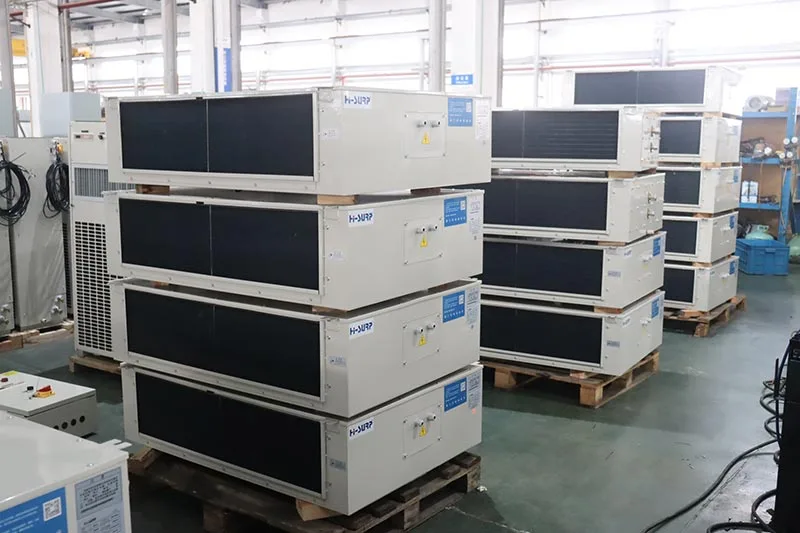

Бөлінген төбеге арналған кран кондиционерлері үшін HISURP әдетте төбенің ортасына орналастырылған, төменгі жағында ауа шығатын және алдыңғы және артқы жағында кері ауа бар BX сериясына ие.

HISURP Split Crane кондиционерлеріне шолу

Салқындату қуаты: 4~24кВт

Жылыту қуаты: 3~10кВт

Хладагент: R134a, R142b, R227ea, R515B, R236fa

Қуат көзі: AC380/400/440-3PH-50Hz/60Hz

Салқындатудың жұмыс жағдайы: қоршаған ортаның ДБ температурасы: 45°C; ішкі DB/WB 30/24°C

Мыс құбырлар: қажет

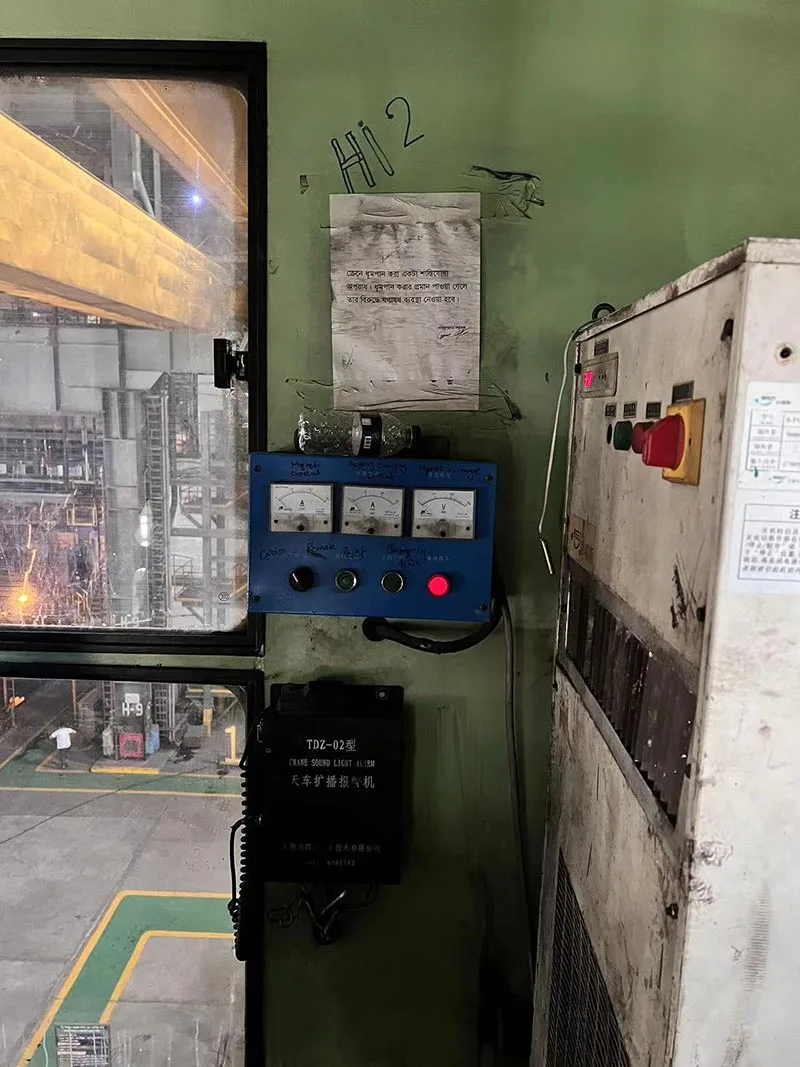

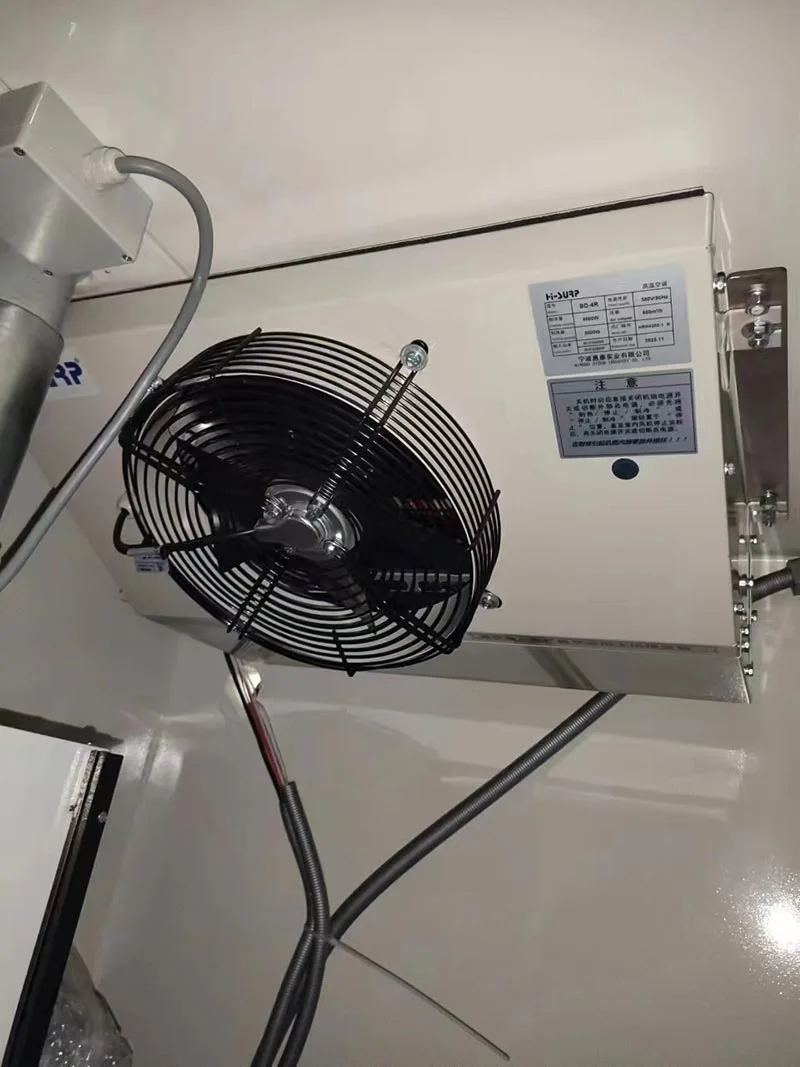

HISURP Split Crane кондиционерлерін қалай орнатуға болады?

A.  Орнату орны мыс түтіктер мен электр сымдарын қосуды жеңілдететінін растаңыз;

B.  Фундаменттің тегістігін, көлденеңдігін және жеткілікті беріктігін қамтамасыз етіңіз және сыртқы блокты 4-M12 болттары, гайкалар және серіппелі шайбалармен бекіту табандарына қосыңыз;

C.  Ішкі блок биік және жұқа болғандықтан оңай құлап кетеді, сондықтан оны құрылғының кіріктірілген орнату орны арқылы жүргізуші кабинасының артқы панеліне сенімді түрде жалғау керек;

D.  Құрылғыны су тамшылары түсетін жерге орнатуға болмайды, әйтпесе электр тогының соғуы немесе ағып кетуі мүмкін;

E.  Хладагент түтіктерін орнатпас бұрын интерфейстердің жабық екенін тексеріңіз және түтіктерді салу кезінде артқы интерфейсті жабық ұстаңыз және түтіктердің ішінде шаң немесе су жоқ;

F.  Ішкі және сыртқы блоктар сұйық желі үшін Φ1/2” және газ құбыры үшін Φ3/4” сәйкес өлшемдегі хладагент мыс түтіктерінің розеткалары бар өшіру клапандарына қосылған. Стандартты ұзындығы - 5 м. Егер ол ұзартылуы керек болса, пайдаланушы тапсырыс берген кезде арнайы ескертуі керек;

G.  Мыс түтіктер қысылып қалса, иілу орындарына өте мұқият жалғануы керек. Бұл операция үшін құбырды бүгу құрылғысы ұсынылады. Иілу радиусы (R) ≥70мм. Түтіктер жарылған немесе сынған жағдайда иілуді қайталауға болмайды;

H.  Түтіктердің екі ұшының ішкі және сыртқы бұрандалы қосылымдары сенімді және тығыз (бұрандалы) болуы керек. Дәнекерлеудің тегіс дәнекерлеу тігісінің болуы және ағып кетпеуіне кепілдік беру керек;

I.  25 кг/см² азот төмен қысымды қызмет көрсету клапанына айдалады және ағып кетуді анықтау үшін мыс түтіктердің қосылымдарына немесе дәнекерлеу тігістеріне сабынды су біркелкі жағылады. Төмен қысымды қызмет көрсету клапанынан азот шықпаса, вакуумдық айдау басталады. Егер қандай да бір ағып кету анықталса, оны азот бөлгеннен кейін жою керек, содан кейін ағып кетуді анықтау қайтадан орындалады;

J.  Егер құрылғының ішіне су тығыздағыш иілісі орнатылмаса, конденсацияланған суды біркелкі шығару үшін иілудің су тығыздағышын ішкі блоктың шығысына қою керек. Дренажды түтіктер құрылғының су табағынан төменірек жерге орнатылуы керек;

K.  Барлық сымдар мен кабельдер құрылғымен бірге жеткізілетін сымдардың схемалық сызбасына сәйкес дұрыс және сенімді жалғануы керек және кабельдерді желілік тақтайшаны басу арқылы сызып тастауға немесе жаншуға және т.б.

L.  Қоректендіру желілері контур сызбасында көрсетілгендей қуат көзінің және басқару желісінің кірісі арқылы енгізіледі, содан кейін «L1、L2、L3» және PE терминалдарына қосылады. Басқа желілер схемада егжей-тегжейлі көрсетілгендей, электрмен жабдықтау желісімен бірдей бағытта салынуы керек. Барлық кабельдер трасса саңылауларынан өткен кезде металл шлангпен жабылып, таспалармен мықтап байланған болуы керек.

M.  Сәйкес диаметрлі мыс өткізгіштер кондиционерге арналған электр сымдарының келесі кестесіне сәйкес таңдалады және құрылғымен бірге берілген схемаға сәйкес қосылады.

Кондиционердің электр сымдары

N.  Түтіктерді, сымдарды және дренажды түтіктерді жалғағаннан кейін 200 мм-300 мм саңылауларда мыс түтіктерді, сымдарды және дренажды түтіктерді байлау үшін таспалар қолданылады. Қосылатын түтіктердің жақсы жылу оқшаулауын қамтамасыз ету керек, өйткені ашық мыс түтіктердің жоғары температурасы қосылатын сымдар мен дренаждық түтіктерді зақымдауы мүмкін.

O.  Ішкі блоктың электр қақпағы мен ауа сорғыш торы жақсы орналастырылуы керек. Сыртқы блоктың панелі артқа орналастырылған. Қондырғы электрлендірілген және салқындату жұмысын сынауға қойылған (20-30 мин). Кез келген діріл, ағып кету немесе қалыпты істен шығу және т.б. орын алса, оны дереу шешу керек. Сонымен қатар, пайдаланушыға кондиционерді қалай пайдалану керектігін үйрету керек.

P.  Егер құрылғы фазалық істен шығудан және антифазалық қорғауыштармен жабдықталған болса, қуат көзінің тиісті жергілікті ережелерге (мысалы, Ұлттық электр кодексі) сәйкес дұрыс қосылғанын тексеру қажет. Кернеу номиналды кернеудің ±15% аспауы керек;

Q.  Егер құрылғы орнатылған жерде жоғары температура көздерінен қатты сәулелену болса, пайдаланушы көздер мен құрылғы арасына қалқалар қоюы керек.

HISURP Split Crane кондиционерлерін теңшеу

* Коррозияға қарсы

Жылу алмастырғышты коррозиядан қорғау нұсқалары мыналарды қамтиды: бояу; электрофорез;  наноэлектрофорез; мыс түтік алюминий қанаттары. Төмендегі суретте электрофорездің схемалық диаграммасы көрсетілген.

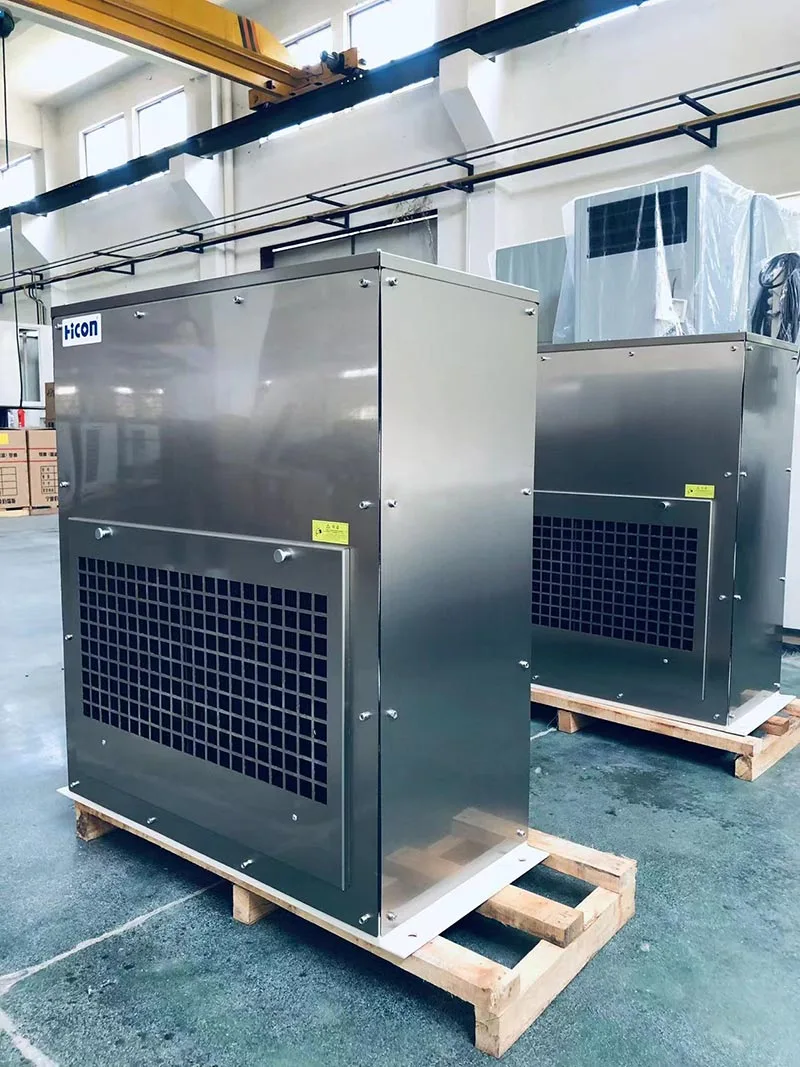

Металды коррозиядан қорғау нұсқалары мыналарды қамтиды: бояу (стандартты C3); мырышталған парақ электрофорезі + бояу; және тот баспайтын болат. Төмендегі суретте тот баспайтын болаттан жасалған схемалық диаграмма көрсетілген.

*Жарылысқа төзімді

HISURP Split Crane кондиционерлерінің CNEX сертификаты бар.

BT4, ең алдымен, 2-аймақтағы қауіпті газ аймақтары үшін жарамды, бетінің максималды температурасы 135°C-ден аспайды (көбірек пайдаланылады).

CT4 1-аймақ және 2-аймақ қауіпті газ аймақтары үшін де жарамды, сонымен қатар бетінің максималды температурасы 135°C аспайды.

Ал HISURP олардың кез келгенін жасай алады.
