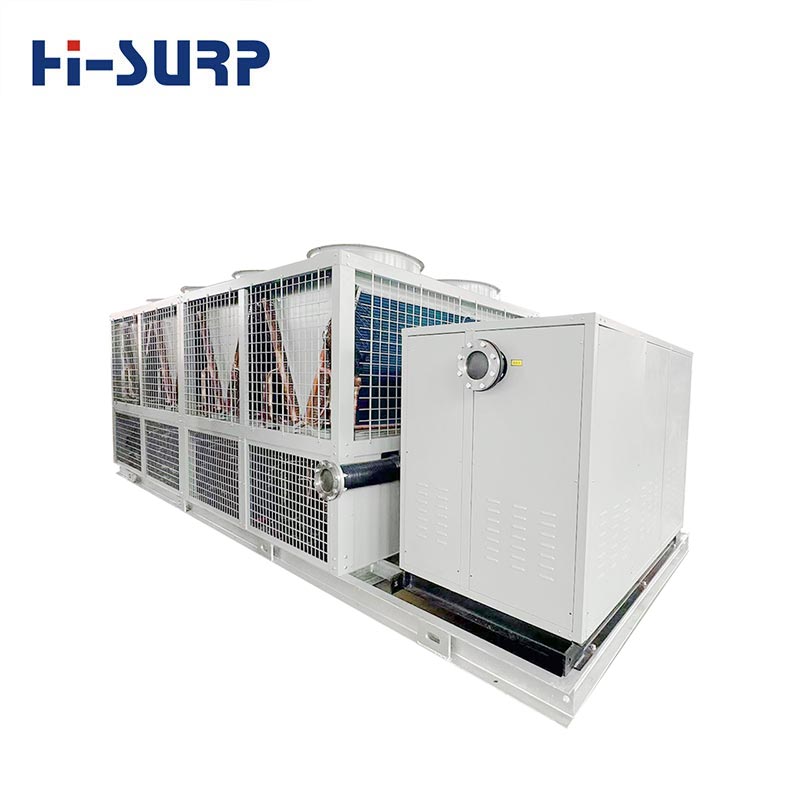

EVI ауамен салқындатылған жылу сорғысы

Hisurp EVI ауамен салқындатылған жылу сорғысы дәстүрлі ауамен салқындатылатын салқындатқыш/жылу сорғыларына негізделген жақсартылған бу бүрку (EVI) технологиясын қабылдайтын жоғары сапалы құрылғы. Ол әсіресе төмен температуралы орталарда (мысалы, солтүстік аймақтар, суық климат немесе технологиялық жылыту сценарийлері) жылыту қуатына жоғары талаптары бар жобалар үшін қолайлы.

EVI дегеніміз не

EVI ауамен салқындатылған жылу сорғысы үшін EVI (жақсартылған бу айдау) компрессорды жақсартатын технология болып табылады. аралық газ айдау (электро айдау) арқылы өнімділік. Оның негізгі принципі:

Компрессорды сығу процесі кезінде аралық затпен өңделген хладагент буының бір бөлігі жылу алмастырғыш енгізілді;
Бұл компрессордың разрядтық массалық шығынын және энтальпиясын арттырады;
осылайша төмен температурадағы жылыту қуатын және жүйенің тиімділігін айтарлықтай жақсартады.

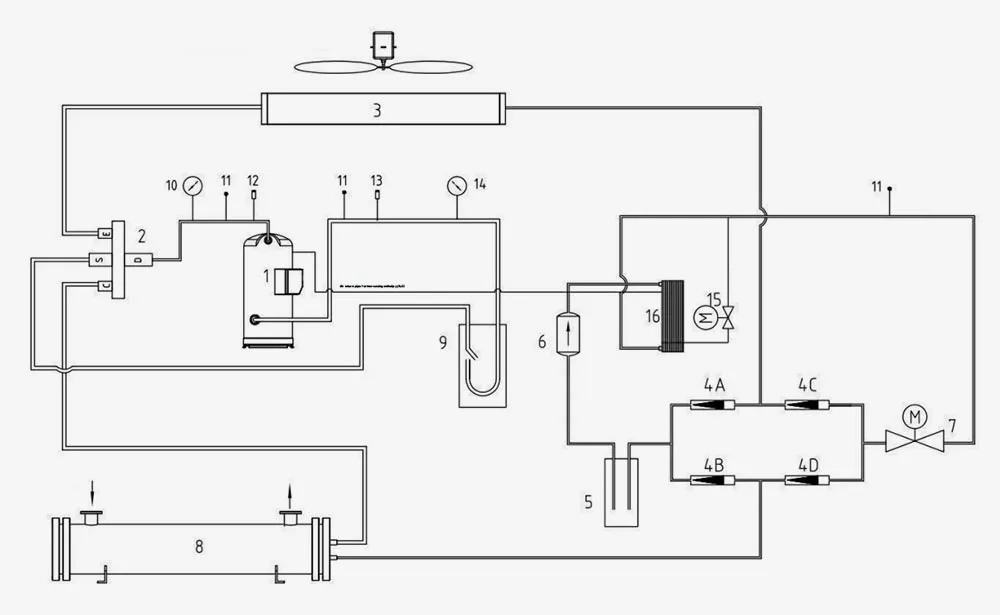

EVI ауамен салқындатылған жылу сорғысы қалай жұмыс істейді

1. Айналдыру компрессоры
2. Төрт жақты клапан
3. Ауа жағындағы жылу алмастырғыш
4. Тексеру клапаны
5. Жоғары қысымды сұйық қоймасы
6. Құрғақ сүзгі
7. Электрондық кеңейту клапаны
8. Қабық пен құбырлы жылу алмастырғыш
9. Газ-сұйықтық сепараторы
10. Жоғары қысымды өлшегіш (көрсетілмеген)
11. Процесс ине клапаны
12. Жоғары қысымды ажыратқыш
13. Төмен қысымды ажыратқыш
14. Төмен қысымды өлшегіш (көрсетілмеген)
15. Энтальпия – электронды кеңейту клапаны
16. Газды арттыратын энтальпияны арттыратын экономайзер

Ескертпе: Қос сызық - тоңазыту циклі, бір жол - ағынды энтальпияны арттыру циклі

Тұрақты EVI ауамен салқындатылған жылу сорғысын қыздыру кезінде салқындатқыштың айналу жолы: компрессор 1 → төрт жақты клапан 2 → қабық пен құбырлы жылу алмастырғыш 9 → бақылау клапаны 4B → жоғары қысымды сұйықтық резервуары 5 → құрғақ сүзгі 6 → электронды кеңейту клапаны 7 → бақылау клапаны 4C → ауа жағындағы жылу алмастырғыш 3 → төрт жақты клапан 2 → газ-сұйықтық бөлгіш 9 → компрессор 1

Ағын энтальпиясының ұлғаю тізбегі: Пластиналық жылу алмастырғыштың шығысы → энтальпияның электронды кеңеюін арттырады клапан → пластина жылу алмастырғыш → амортизатор → компрессор

Бұл диаграмма бір жүйе, ал басқа жүйе осы жүйеге сәйкес келеді.

Ерекше өзгешеліктері

Strong Heating Capacity at Low Temperatures

Төмен температурада күшті қыздыру сыйымдылығы

Кәдімгі ауамен салқындатылған жылу сорғыларының өнімділігі -5℃-ден төмен айтарлықтай төмендейді.
Жетілдірілген EVI ауамен салқындатылған жылу сорғылары -20℃ немесе одан да төмен қоршаған орта температураларында тұрақты жұмыс істей алады.

Жылыту сыйымдылығы айтарлықтай жақсарды

Жылыту сыйымдылығы төмен температура жағдайында 20% ~ 40% артады.

Жоғары энергия тиімділігі

Жақсартылған COP және қысқартылған жұмыс энергиясы.

Компрессордың қауіпсіз жұмысы

Қызып кету қаупін азайта отырып, шығатын ауа температурасын тиімді төмендетеді.

Орнату алдында дайындық

1. Орнату орнына тасымалданған кезде, EVI ауамен салқындатылған жылу сорғысы барлық элементтердің орау парағына сәйкес мұқият тексерілуі керек. Егер қандай да бір зақымдар немесе бөлшектер жетіспесе, ол дереу Hisurp зауытына хабарлануы керек.
2. Пайдаланушы деформацияланбайтын қатты іргетас немесе бетон негізін қамтамасыз етуі керек. Іргетас тегіс және EVI ауамен салқындатылған жылу сорғысының салмағын көтере алатындай болуы керек: бүкіл құрылғы үшін оны сызбаға сәйкес тікелей жүк көтергіш арқалыққа қоюға болады (I қосымшаны қараңыз).
3. EVI ауамен салқындатылған жылу сорғысын шатыр, балкон сияқты жақсы желдетілетін жерге немесе ауаны кондиционерлеу орындарының жанында орнатуға ыңғайлы жағдайларға қоюға болады. Құрылғының айналасында жеткілікті желдету кеңістігі болуы керек, ал алдыңғы және артқы, сол және оң жақтардың айналасында 1,5 метрден кем емес кеңістік болуы керек. Ауа шығатын жерден 5 метрдей қашықтықта шығатын ауа ағынына әсер ететін кедергілер болмауы керек. Әрбір блоктың өзара араласуын болдырмау және құрылғының қалыпты жұмысына әсер ету үшін құрылғы мен құрылғының ауа кіретін беті арасындағы қашықтық 3 метрден кем болмауы керек (II қосымшаны қараңыз).
4. EVI ауамен салқындатылған жылу сорғысы мен қондырғының қосылу құбырлары жергілікті HVAC стандарттарына сәйкес дайындалуы керек.

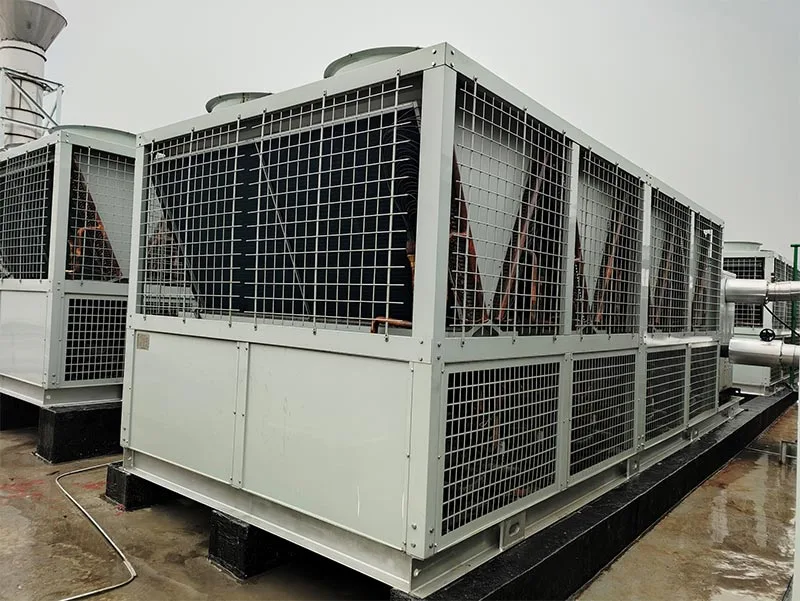

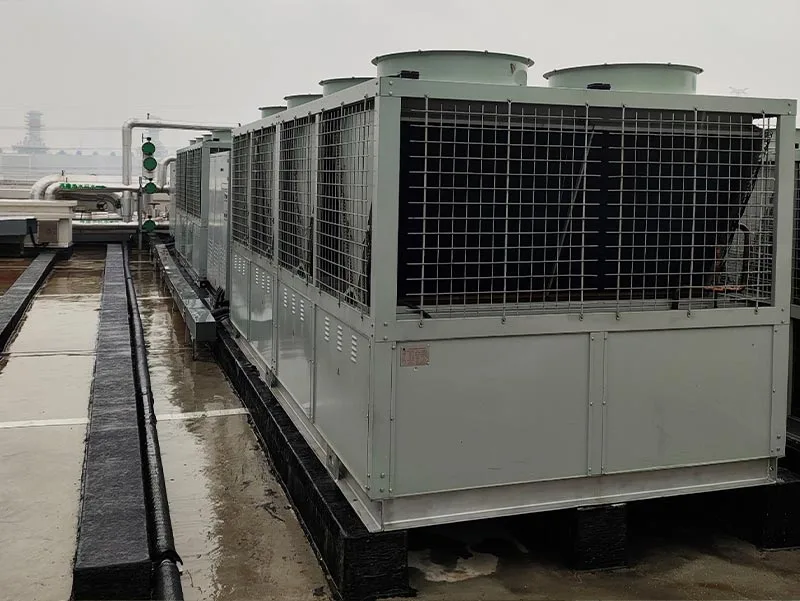

Жоба жағдайлары

EVI ауамен салқындатылған жылу сорғылары шатырға орнатылған.

: EVI ауамен салқындатылған жылу сорғысы
