Неліктен үлкен басқару бөлмелері үшін едендік өнеркәсіптік кондиционерге артықшылық беріледі?

Диспетчерлік пункт – өндірістік нысанның жүйке орталығы. Ішінде операторлар экрандарды бақылайды, процестерді реттейді және дабылдарға жауап береді. Бұған мүмкіндік беретін электрондық жабдық — PLC, DCS жүйелері, серверлер және байланыс құралдары — орасан зор жылу шығарады. Бұл жылу тиімді түрде жойылмаса, жабдық дұрыс жұмыс істемейді, өшеді немесе біржола істен шығады. Үлкен басқару бөлмелері үшін салқындату жүйесін таңдау шағын шешім емес; ол бүкіл операцияның сенімділігі мен қауіпсіздігінің маңызды факторы болып табылады. Қолжетімді опциялардың ішінде едендік өнеркәсіптік кондиционер осы талапты қолдану үшін таңдаулы шешім ретінде пайда болды.

Ендеше неліктен едендікӨнеркәсіптік кондиционерүлкен басқару бөлмелері үшін қолайлы ма? Жауап осы қолданбаға ғана тән факторлардың жиынтығында жатыр. Басқару бөлмесі температураны дәл бақылауды, ауа ағынын біркелкі бөлуді, жоғары сенімділікті және үзіліссіз үздіксіз жұмыс істеу мүмкіндігін қажет етеді. Еденге арналған қондырғылар осының барлығын жеткізуге арналған. Олардың үлкен басқару бөлмесінің жоғары жылу жүктемелерін өңдеуге арналған салқындату қабілеті бар. Оларды бүкіл кеңістікте біркелкі ауа ағынын қамтамасыз ету үшін орналастыруға болады. Олар үздіксіз жұмыс істеуге төтеп бере алатын өнеркәсіптік деңгейдегі құрамдастармен құрастырылған. Және олар бір блок істен шыққан жағдайда да салқындату сақталуын қамтамасыз ете отырып, артық болу үшін конфигурациялануы мүмкін. Бұл мақала осы факторлардың әрқайсысын егжей-тегжейлі қарастырып, едендік өнеркәсіптік кондиционердің үлкен басқару бөлмелері үшін неліктен таңдаулы таңдау екенін түсіндіреді.

Мазмұны

• 1. Жылу жүктемесі: басқару бөлмелері неге әртүрлі
• 2. Неліктен салқындату сыйымдылығы мен ауа ағынының таралуы сіз ойлағаннан да маңызды
• 3. Еденге арналған жағдай: орнату, қызмет көрсету және масштабтау
• 4. Сенімділік және артықшылық: тоқтау уақыты опция болмаған кезде
• 5. Басқару бөлмесін салқындату үшін негізгі техникалық сипаттамалар
• 6. Жиі қойылатын сұрақтар (ЖҚС)
• 7. Қорытынды

1. Жылу жүктемесі: басқару бөлмелері неге әртүрлі

Үлкен басқару бөлмесі әдеттегі кеңсе кеңістігі сияқты емес. Жылу жүктемесі айтарлықтай жоғары және көп шоғырланған. Кеңседе негізгі жылу көздері адамдар, жарықтандыру және бірнеше компьютерлер болып табылады. Басқару бөлмесінде негізгі жылу көздері серверлердің тіректері, PLC шкафтары, DCS консольдері және үлкен дисплей қабырғалары болып табылады. Бұл құрылғылар үздіксіз жылу шығарады және олар көбінесе белгілі бір аймақтарда шоғырланып, салқындату қиын болатын ыстық нүктелерді жасайды. Кеңсе ортасына арналған стандартты жайлылық салқындату жүйесі бұл жылу жүктемесінен асып түседі. Ол үздіксіз жұмыс істеп, шамадан тыс энергияны тұтынады және әлі де қажетті температураны сақтай алмайды. Өнеркәсіптік кондиционер, керісінше, жоғары жылу жүктемелерін өңдеуге және үзіліссіз үздіксіз жұмыс істеуге арналған.

Басқару бөлмесіндегі жылу жүктемесін бөлмедегі барлық жабдықтың қуат тұтынуын қосу арқылы есептеуге болады. Мысалы, әдеттегі сервер сөресі 5 кВт қуат тұтынуы мүмкін және бұл қуаттың барлығы дерлік жылуға айналады. Үлкен дисплей қабырғасы тағы 2-3 кВт жұмсауы мүмкін. Барлық жабдықты қосқанда, жалпы жылу жүктемесі үлкен басқару бөлмесі үшін 20-30 кВт-тан оңай асып кетуі мүмкін. Бұл 200-300 адам өндіретін жылумен тең. Осындай өлшемдегі кеңістікке арналған ыңғайлы салқындату жүйесінің әдетте қуаты 5-10 кВт болады. Бұл мүлдем жеткіліксіз болар еді. Жүктемені көтеру үшін қуаттылығы 30-50 кВт болатын өнеркәсіптік кондиционер қажет. Төмендегі кестеде әртүрлі орталардағы әдеттегі жылу жүктемелерінің салыстырылуы берілген.

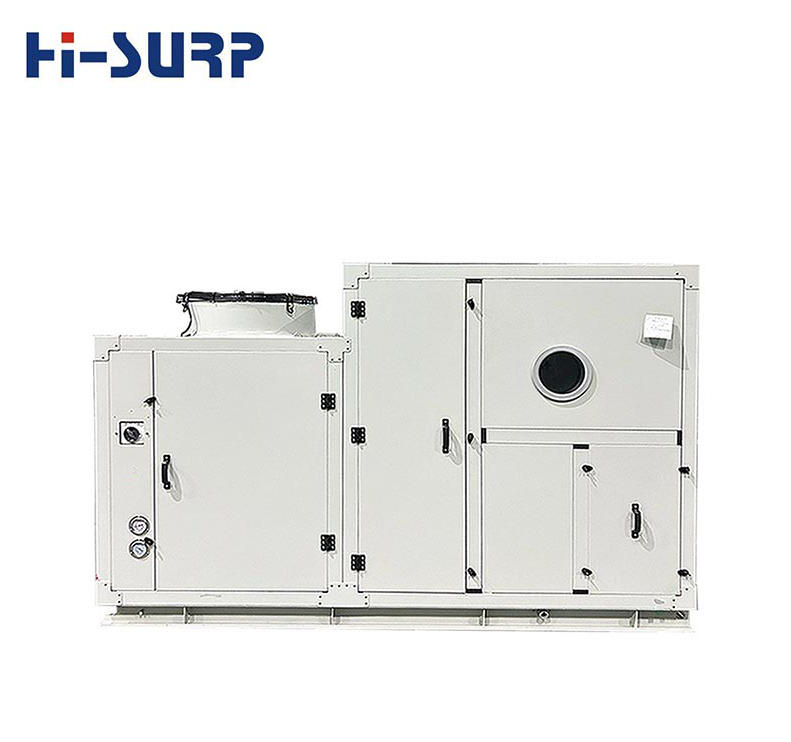

СағатNingbo Hicon Industry Co., Ltd., бізде барлық өлшемдегі басқару бөлмелері үшін өнеркәсіптік кондиционерлер шешімдерін жобалауда үлкен тәжірибеміз бар. Біздің зауыт салқындату қуаттылығы 10 кВт-тан 100 кВт-қа дейінгі едендік қондырғыларды шығарады, бұл шағын жергілікті станциядан ірі орталық басқару қондырғысына дейін кез келген диспетчерлік пункттің талаптарын қанағаттандыра алатынымызды қамтамасыз етеді. Біз сондай-ақ тұтынушыларымызға олардың нақты қолданбасы үшін қажетті салқындату сыйымдылығын анықтауға көмектесу үшін жүктемені есептеу қызметтерін ұсынамыз.

2. Неліктен салқындату сыйымдылығы мен ауа ағынының таралуы сіз ойлағаннан да маңызды

Салқындату сыйымдылығы басқару бөлмесіндегі өнеркәсіптік кондиционердің тиімділігін анықтайтын жалғыз фактор емес. Ауа ағынының таралуы бірдей маңызды. Салқын ауа бөлмеде біркелкі таралмаса, ыстық нүктелер пайда болады. Бөлмедегі орташа температура техникалық сипаттамаларға сәйкес болса да, сол ыстық нүктелердегі жабдық қызып кетеді. Бұл төбеге немесе қабырғаға орнатылған кондиционерлерде жиі кездесетін мәселе. Олар ауаның «қысқа тұйықталуын» жасауға бейім, мұнда салқын ауа бөлмеде айналмай кері қайтаруға тікелей тартылады. Едендік қондырғылар, керісінше, салқын ауаны төмен деңгейде жеткізуге және жылы ауаны жоғары деңгейде қайтаруға арналған. Бұл бөлмедегі температураның біркелкі таралуын қамтамасыз ететін табиғи конвекциялық циклды жасайды.

Едендегі өнеркәсіптік кондиционердің ауа ағынының үлгісі әдетте «төменгі жабдықтау, жоғарғы қайтару» ретінде сипатталады. Құрылғы бөлменің жоғарғы жағынан жылы ауаны сорып, оны салқындатады, содан кейін оны төмен деңгейде шығарады. Салқын ауа еденге таралады, содан кейін жабдықтан жылуды сіңірген кезде көтеріледі. Бұл үлгі операторлар жұмыс істейтін және жабдық орналасуы мүмкін еденге жақын аумақтарды қоса алғанда, бүкіл бөлмеден жылуды кетіруде өте тиімді. Ол сондай-ақ салқын ауа тікелей тұрғындарға түсетін төбеге орнатылған қондырғыларда пайда болуы мүмкін «суық тартылу» әсерін болдырмайды. Төмендегі кесте әртүрлі кондиционер конфигурацияларының ауа ағынының үлгілерін салыстырады.

Біздің зауытта біз үлкен басқару бөлмелері үшін ауа ағынының оңтайлы таралуын қамтамасыз ету үшін едендік өнеркәсіптік кондиционерлерді жобалаймыз. Бөлмедегі ауа ағынының үлгісін имитациялау және жеткізу және қайтару торларының орнын оңтайландыру үшін сұйықтықтың есептеу динамикасын (CFD) қолданамыз. Біз сондай-ақ бөлменің әртүрлі орналасуына сәйкес келетін ауа ағынының конфигурацияларының ауқымын ұсынамыз. Біздің мақсатымыз - диспетчерлік бөлменің әрбір бұрышы өзіне қажетті салқындатуды алуын және температураның кеңістікте біркелкі болуын қамтамасыз ету.

3. Еденге арналған жағдай: орнату, қызмет көрсету және масштабтау

Едендік өнеркәсіптік кондиционердің физикалық пішін факторы басқа конфигурацияларға қарағанда бірнеше практикалық артықшылықтарды ұсынады. Бұл артықшылықтар орнату, қызмет көрсету және масштабтау маңызды мәселелер болып табылатын үлкен басқару бөлмесінде өте маңызды. Бірінші артықшылығы - орнату. Еденге арналған құрылғы төбеге орнатуды немесе қабырғаға өтуді қажет етпейді. Оны тікелей еденге, әдетте қабырғаға немесе бұрышқа қоюға және қуат пен дренажға қосуға болады. Бұл орнату процесін жеңілдетеді және шығындарды азайтады. Ол сондай-ақ төбеге орнатылатын қондырғылар үшін қажет болуы мүмкін құрылымдық өзгерістерді болдырмайды, бұл қолданыстағы ғимаратта қиын және қымбат болуы мүмкін.

Екінші артықшылығы - қызмет көрсету мүмкіндігі. Еденге арналған қондырғылар барлық негізгі компоненттерге оңай қол жеткізуге арналған. Компрессор, конденсатор, буландырғыш және басқару элементтері шкафтың ішінде орналасқан және техникалық қызмет көрсету үшін панельдерді алып тастауға болады. Бұл қызмет көрсету үшін баспалдақтарды немесе тіректерді қажет ететін төбеге орнатылған қондырғылардан айырмашылығы. Техникалық қызмет көрсетуді жылдам және қауіпсіз орындау қажет басқару бөлмесі сияқты маңызды ортада бұл маңызды артықшылық болып табылады. Үшінші артықшылығы - масштабтау. Басқару бөлмесіндегі салқындату жүктемесі жоғарыласа, қосымша едендік қондырғыларды қосуға болады. Бұл модульдік тәсіл жүйені толық ауыстыруды қажет етпей-ақ салқындату қуатын қондырғымен бірге өсіруге мүмкіндік береді.

Төмендегі кестеде едендік өнеркәсіптік кондиционерлердің орнату және қызмет көрсету артықшылықтары берілген.

Ningbo Hicon Industry Co., Ltd. компаниясында біз едендік өнеркәсіптік кондиционерлерді осы практикалық ойларды ескере отырып жобаладық. Біздің қондырғылар ықшам және тар кеңістіктерге орнатуға болады. Жеңіл қызмет көрсету үшін оларда алдыңғы және бүйірлік кіру панелдері бар. Және олар кез келген диспетчерлік бөлменің нақты талаптарын қанағаттандыру үшін біріктіруге болатын бірқатар қуаттарда қол жетімді. Сондай-ақ, тұтынушыларымызға салқындату жүйелерін тиімдірек басқаруға көмектесу үшін қашықтан бақылау және басқару жүйелерін қоса алғанда, бірқатар керек-жарақтарды ұсынамыз.

4. Сенімділік және артықшылық: тоқтау уақыты опция болмаған кезде

Басқару бөлмесінде тоқтап қалу опция емес. Басқару бөлмесіндегі жабдық маңызды процестерді бақылайды және басқарады. Салқындату жүйесі сәтсіз болса, жабдық қызып кетеді және өшеді. Бұл өндірістің жоғалуына, қауіпсіздіктің бұзылуына немесе қоршаған ортаға зиян келтіруі мүмкін. Осы себепті өнеркәсіптік кондиционердің сенімділігі өте маңызды. Едендік қондырғылар әдетте үздіксіз жұмыс істеуге арналған өнеркәсіптік үлгідегі құрамдастармен құрастырылады. Олардың берік компрессорлары, жоғары сапалы қозғалтқыштары және берік жылу алмастырғыштары бар. Олар сондай-ақ күтпеген ақаулардың алдын алу үшін маңызды болып табылатын оңай техникалық қызмет көрсетуге арналған.

Бірақ ең сенімді құрылғы да сәтсіздікке ұшырауы мүмкін. Сондықтан маңызды бақылау бөлмесінде артық жұмыс қажет. Резервтеу дегеніміз, бір блок істен шыққан жағдайда, қалған блоктар жүктемені көтере алатындай, қатаң талап етілгеннен жоғары салқындату сыйымдылығы бар. Артықшылықтың екі жалпы тәсілі бар: N+1 және 2N. N+1 конфигурациясында жүктемені қанағаттандыру үшін талап етілетіннен бір бірлік артық. Мысалы, жүктеме екі бірлік қажет болса, үшеуі орнатылады. Біреуі сәтсіз болса, қалған екеуі жүктемені көтере алады. 2N конфигурациясында әрқайсысы толық жүктемені өңдеуге қабілетті екі толық қондырғылар жинағы бар. Бұл артықшылықтың ең жоғары деңгейін қамтамасыз етеді. Төмендегі кесте артық конфигурацияларды жинақтайды.

Біздің зауытта біз тұтынушылармен олардың басқару бөлмесі үшін оңтайлы резервтеу конфигурациясын әзірлеу үшін жұмыс істейміз. Сондай-ақ, біз негізгі құрылғы істен шыққан жағдайда күту режиміне ауысатын автоматты ауыстыру және операторларды кез келген мәселелер маңызды болмай тұрып ескертетін қашықтан бақылау сияқты мүмкіндіктерді ұсынамыз. Біздің мақсатымыз - өнеркәсіптік кондиционерлердің ең маңызды қолданбалар үшін сенімді, үздіксіз салқындатуын қамтамасыз ету.

5. Басқару бөлмесін салқындату үшін негізгі техникалық сипаттамалар

Үлкен басқару бөлмесі үшін едендік өнеркәсіптік кондиционерді таңдағанда, ескеру қажет бірнеше негізгі техникалық сипаттамалар бар. Бұл спецификациялар құрылғының өнімділігін, сенімділігін және тиімділігін анықтайды. Ең маңызды сипаттамалар - салқындату сыйымдылығы, ауа ағынының жылдамдығы, температураны бақылау дәлдігі, қуат көзі және шу деңгейі. Төмендегі кестеде біздің стандартты едендік өнеркәсіптік кондиционер үлгілері үшін осы сипаттамалардың қысқаша мазмұны берілген.

Осы стандартты сипаттамаларға қоса, біз басқару бөлмесінің арнайы талаптары үшін теңшеуге болатын бірқатар қосымша мүмкіндіктерді ұсынамыз. Оларға мыналар жатады: қоршаған ортаның жоғары температурасында жұмыс істеу (55°C-қа дейін), қоршаған ортаның төмен температурасында жұмыс істеу (-30°C дейін), қатал орта үшін коррозияға төзімді жабындар және қашықтан бақылау және басқару жүйелері. Біздің инженерлік команда қажеттіліктеріңізге сәйкес келетін дәл конфигурацияны анықтау үшін сізбен бірге жұмыс істей алады.

6. Жиі қойылатын сұрақтар (ЖҚС)

1-сұрақ: Басқару бөлмем үшін қажетті салқындату сыйымдылығын қалай есептеуге болады?

Жауап: Қажетті салқындату сыйымдылығы бөлмедегі жалпы жылу жүктемесі арқылы анықталады. Бұған барлық электрондық жабдықтар, жарықтандыру және тұрғындар шығаратын жылу кіреді. Жылу жүктемесін есептеудің ең дәл әдісі бөлмедегі барлық жабдықтың қуат тұтынуын қосу болып табылады, өйткені барлық дерлік электр қуаты жылуға айналады. Әдеттегі үлкен басқару бөлмесі үшін жылу жүктемесі 20 кВт-тан 50 кВт-қа дейін болуы мүмкін. Біздің Ningbo Hicon Industry Co., Ltd. зауыты сізге қажет қуаттылықты дәл анықтауға көмектесетін тегін жүктемені есептеу қызметін ұсынады.

2-сұрақ: Едендік қондырғының басқару бөлмесіне арналған төбеге орнатылған қондырғыдан артықшылығы неде?

Жауап: Едендік өнеркәсіптік кондиционер басқару бөлмесін қолдану үшін бірнеше артықшылықтарды ұсынады. Ол ауа ағынының жақсырақ таралуын қамтамасыз етеді, төменгі беру және жоғарғы қайтару арқылы бөлмеде біркелкі температураны қамтамасыз етеді. Орнату және қызмет көрсету оңайырақ, өйткені барлық компоненттер жер деңгейінде қол жетімді. Және ол салқындату жүктемесі артқан сайын қосымша блоктарды қосуға мүмкіндік беретін ауқымдырақ. Төбеге орнатылған қондырғылар еден кеңістігі шектеулі кішігірім кеңістіктерге жақсырақ.

3-сұрақ: Басқару бөлмесінің салқындату жүйесінде артық болуды қалай қамтамасыз ете аламын?

Жауап: Артықшылыққа қатаң талап етілгеннен көп салқындату сыйымдылығын орнату арқылы қол жеткізіледі. Ең көп таралған конфигурациялар N+1 (бір қосымша бірлік) және 2N (бірліктердің екі толық жинағы). Басқару бөлмелерінің көпшілігі үшін N+1 конфигурациясы жеткілікті. Тоқтау уақыты мүлдем мүмкін емес маңызды басқару бөлмелері үшін 2N конфигурациясы ұсынылады. Біз сізге нақты қолданбаңыз үшін дұрыс резервтік конфигурацияны жасауға көмектесеміз.

4-сұрақ: Едендік өнеркәсіптік кондиционер жоғары температуралы ортада жұмыс істей ала ма?

Жауап: Иә, біздің еденге арналған өнеркәсіптік кондиционерлер 55°C-қа дейінгі температурада жұмыс істеуге мүмкіндік беретін жоғары қоршаған орта температурасы опцияларымен қол жетімді. Бұл ыстық климаттағы немесе қоршаған орта температурасы көтерілуі мүмкін өндірістік объектілердегі бақылау бөлмелері үшін маңызды. Біз сондай-ақ суық климат үшін қоршаған орта температурасының төмен нұсқаларын ұсынамыз.

5-сұрақ: Едендік өнеркәсіптік кондиционерге қандай техникалық қызмет көрсету қажет?

Жауап: Тұрақты техникалық қызмет көрсету сенімді жұмысты қамтамасыз ету үшін маңызды. Негізгі техникалық қызмет көрсету міндеттеріне мыналар кіреді: ауа сүзгілерін тазалау немесе ауыстыру, салқындатқыш зарядын тексеру, конденсатор мен буландырғыш катушкаларын тазалау, электр қосылымдарын тексеру және желдеткіш подшипниктерін майлау. Техникалық қызмет көрсету жиілігі жұмыс ортасына байланысты. Таза басқару бөлмесінде әр 6-12 ай сайын техникалық қызмет көрсету қажет болуы мүмкін. Шаңды ортада жиірек техникалық қызмет көрсету қажет болуы мүмкін. Біздің зауытта әрбір құрылғыға техникалық қызмет көрсету бойынша егжей-тегжейлі нұсқаулық бар.

7. Қорытынды

---

Едендегі өнеркәсіптік кондиционер үлкен басқару бөлмелері үшін таңдаулы таңдау болып табылады, себебі ол салқындату сыйымдылығын, ауа ағынын бөлуді, сенімділікті және осы маңызды кеңістіктер талап ететін қызмет көрсету мүмкіндігін береді. Кеңселерге арналған ыңғайлы салқындату жүйелерінен айырмашылығы, өнеркәсіптік кондиционер жоғары жылу жүктемелерін үзіліссіз, үздіксіз өңдеуге арналған. Оның төменнен берілетін, жоғарыдан қайтарылатын ауа ағынының үлгісі температураның біркелкі таралуын қамтамасыз етеді, сезімтал жабдықты зақымдауы мүмкін ыстық нүктелерді болдырмайды. Оның едендік пішім факторы орнату мен қызмет көрсетуді жеңілдетеді және ол тоқтап қалудан қорғайтын масштабталатын резервтеуге мүмкіндік береді. Ningbo Hicon Industry Co., Ltd.-де біздің зауыт он жылдан астам уақыт бойы басқару бөлмелері мен басқа да маңызды қолданбаларға арналған өнеркәсіптік кондиционерлерді шығарады. Біз осы орталардың бірегей талаптарын түсінеміз және біз өз тұтынушыларымызға ең жоғары сапалы салқындату шешімдерін ұсынуға дайынбыз.

Жаңа басқару бөлмесін салып жатырсыз ба немесе барын жаңартып жатырсыз ба, біз сізді салқындату талаптарын талқылау үшін техникалық топқа хабарласуға шақырамыз. Біз сізге жылу жүктемесін есептеуге, дұрыс сыйымдылықты таңдауға, резервтік конфигурацияны жобалауға және нақты қажеттіліктеріңізге сәйкес келетін мүмкіндіктерді көрсетуге көмектесеміз. Біздің мақсатымыз - сіздің басқару бөлмеңіздің қандай жағдай болмасын салқын, сенімді және жұмыс істейтін күйінде қалуын қамтамасыз ету.

Ningbo Hicon Industry Co., Ltd компаниясына бүгін хабарласыңызбасқару бөлмесін салқындату талаптарын талқылау және біздің еденге арналған өнеркәсіптік кондиционер шешімдеріміз операцияларыңыздың сенімділігі мен тиімділігін қалай арттыратынын білу үшін.
